FPA 應用于基于 BPM的系統項目

1 概述

      IFPUG 功能點分析（FPA）方法是一種成熟的軟件規模度量方法，它適用于各類軟件度量，如 web、C/S、數據倉庫和實時軟件等。本文講述了將 CPM（計數實踐手冊）v4.3.1 的 FPA 規則應用于基于業務流程管理(BPM)系統項目的方法。

     本文首先介紹了業務流程管理（BPM）、業務流程管理套件（BPMS）和工作流管理系統（WFMS）的概念。第 3 章從已出版的材料中匯編整理，介紹上述主題的相關內容。第 4 章解釋了如何應用 FPA 來度量基于 BPM 的系統項目。第5 章列舉了使用 FPA 度量 BPM 系統的相關示例。

     為解決基于 BPM 的系統項目的非功能需求（技術和質量），可將本文與論文“功能點分析和軟件非功能評估過程（SNAP）的集成過程”結合使用。



2 目標讀者

       本文的目標讀者包括需要應用 FPA 來度量基于 BPM 系統項目的所有級別的專業人員和需要在項目評估、規劃和控制中解釋和使用度量結果的人。



3 業務流程管理概念

       系統間的集成需要滿足業務流程在復雜系統間的映射，這是業務流程建模實現的重要基礎之一。Weske[1]曾在書中寫到：“業務流程由一系列在組織和技術環境中協調執行的活動組成。這些活動共同實現一個業務目標。一個組織執行的業務流程可以與其他組織執行的業務流程交互。[...]業務流程管理包括對業務流程進行設計、管理、配置、制定和分析的概念、方法和技術。[...]業務流程管理系統是一種由顯式過程設計驅動的通用軟件系統，用來協調業務流程的制定。[...]業務流程實例代表公司運營業務中的具體案例，由活動實例組成。
       ”Weske 提出了一種業務流程生命周期的標準方法。如圖 1 所示，項目團隊通過以下四個階段開發業務流程：

圖1 業務流程開發生命周期





      1．設計與分析。在此階段，項目團隊調研公司的組織和技術環境?；谡{(diào)研結果，項目團隊確定、審查并驗證業務流程。然后使用特定的建模語言生成流程映射模型，以表示業務流程、規則以及與其他流程的關系[1]。

      2．配置。在此階段，項目團隊將業務流程建模自動化。當使用流程管理系統(BPMS 或 WFMS)來實現業務流程時，項目團隊會根據企業的組織環境和應實施的業務流程來配置流程管理系統。還可以配置組件與現有軟

件集成，將應用程序數據遷移到新的平臺，并自動化員工與系統之間的交互 。

      3．執行。在此階段執行業務流程。流程管理系統中的監控組件顯示正在執行的業務流程實例的所有狀態信息。流程監控是一種重要的機制，可提供有關業務流程實例狀態的準確信息。

      4．評估。在此階段可以使用數據簡化業務流程及其實現，并提出流程改進方法。

項目團隊通常使用 BPMS 來促進業務流程的管理和執行。



3.1 業務流程模型和符號（BPMN）

      項目團隊可以使用不同的建模語言 (例如：Petri 網、EPCs、工作流網、YAWL、BPMN、BPEL 等)來描述業務流程。不同語言可以提供不同的建模視圖（功能視圖、動態視圖、組織視圖和信息視圖）來幫助人們理解業務流程，或者也可以使用不同的符號來表示業務流程。

      BPMI（業務流程管理聯盟）開發了一套稱為 BPMN 的標準，BPMN 1.0規范于 2004 年 5 月發布。在 BPMI 被納入 OMG（對象管理組織）之后，OMG在 2011 年發布了 BPMN 2.0 標準。目前，由 OMG 在其 2.0 版本中維護 BPMN。人們通常使用BPMN進行業務流程建模，BPMN的可視化屬性有助于管理人員、分析師和開發人員理解模型。

      BPMN 模型由一系列圖形化元素構成的圖表組成，這些圖形化元素使用戶和開發人員能夠更加了解業務流程。項目團隊使用 BPMN 規范中詳細描述的幾個圖形化元素來表示業務流程。表 1 按類別列出了主要元素。圖 2 顯示了主要元素的圖形化表示。



表1 BPMN模型中的元素類別

圖2 BPM中主要元素的圖形化表示

3.2 工作流參考模型

     工作流管理聯盟（WFMC）是一個由工作流管理系統的供應商和用戶組成的團體組織，它開發了工作流參考模型，該模型將這些元素及其交互作用標準化，以統一對工作流管理系統組件和接口的理解。所有工作流系統都包含一系列的公共組件，組件間采用一套被定義好的方法進行交互。圖3 為 WFMC 標準模型。



圖3 標準工作流結構


下列內容解釋了工作流結構中的每個組件和接口：



4 在基于 BPM 的系統項目中使用 FPA

       本文提出的 FPA 方法適用于使用 BPMN 建模語言的項目，也適用于使用其他建模語言的項目。本節描述了基于 BPM 系統的開發和增強計數項目的 FPA 計數過程。對于增強計數，F(xiàn)P 分析師應從新增業務流程、修改業務流程和刪除業務流程中識別增強項目范圍內的功能。

4.1 收集可用文檔

      在基于 BPM 的系統項目中，項目團隊主要使用業務流程建模語言來描述應用程序的特性。從描述業務流程及其活動圖表中識別功能用戶需求。必要時，可以使用其他需求分析工具，如業務流程規范、邏輯數據模型、樣本報告、偽代碼和復雜項目用例等。

      在設計和分析 BPM 生命周期階段，初始業務流程模型可能是唯一可用于功能點分析的文檔。在這種情況下，可以對未知功能及其細節進行假設，以確定功能規模。


表2 BPM生命周期階段和度量

4.2 確定計數的目的、邊界、范圍和類型

      確定基于 BPM 的系統項目的計數目的時，需要了解功能點計數的原因以及計數結果的用途。通過計數目的，可以確定計數范圍。例如，計數目的是通過度量基于 BPM 的系統項目的功能規模來評估開發與 BPMS 交互的應用程序的工作量。

      確定基于 BPM 的系統項目的應用程序邊界時，需要考慮計數目的。在上文的示例中，不能將 BPMS 標識為不同的應用程序，因為它對于被度量應用的用戶來說是透明的。像數據庫管理系統（DBMS）是確保軟件正確運行的必需品（通過存儲、組織和管理大量數據）一樣，BPMS 也是協調應用程序業務制定的必要存在。因此，BPMS 在邏輯上是應用程序的內部系統。

      如果計數目的是通過度量 BPMS 的功能規模，以確定每個功能點的支持成本，則將 BPMS 標識為不同的應用程序。

      確定基于 BPM 的系統項目的計數范圍時，可從可用文檔中確定。例如，若計數目的是估算開發基于 BPM 的系統的工作量，則將其功能納入計數范圍。

     最后，根據計數目的確定計數類型。如果目的是度量基于 BPM 的系統項目的初始版本的功能規模，則計數類型為開發項目功能點計數。如果計數目的為：（I）度量將與 BPMS 集成的現有軟件的功能規模；（II）度量從基于 BPM 的系統中添加、更改或刪除的業務流程，則該類型為增強項目功能點計數。如果計數目的是度量基于 BPM 的系統用戶的全部功能，那么類型是應用程序功能點計數。



4.3 識別數據功能

     通常，在基于 BPM 的系統和 BPMS 環境中，沒有特定方法識別邏輯文件。要了解 BPMS 的邏輯數據結構，應檢查邏輯數據模型或查看 BPMS 的基本過程如何維護實體。以下示例展示了基于兩個開源 BPMS應用程序的數據模型調研的數據功能的識別：

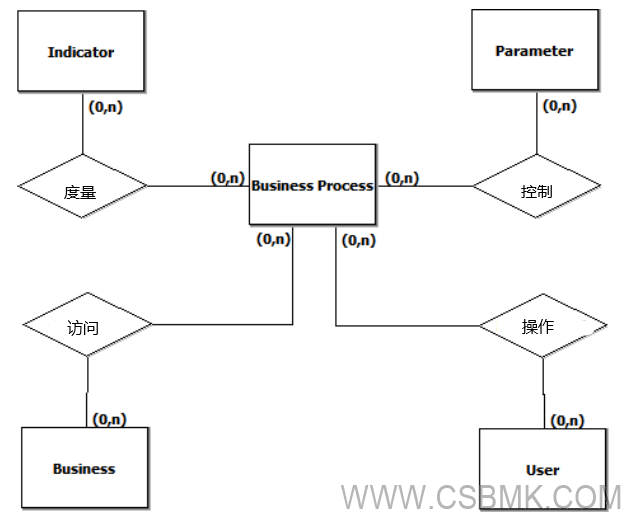

圖4 BPMS標準數據的邏輯組示例


4.4 識別事務功能

       為識別基于 BPM 的系統的事務功能，應檢查業務流程模型中的建?；顒?。從業務流程模型中確定哪些活動代表功能用戶需求，并將該活動組成或拆分為滿足基本過程標準的最小活動單元。

       然后，判定所識別的基本過程是否是唯一事務功能。例如：一個業務流程中有不同角色的幾個審批活動，并且 DET、FTR 和處理邏輯相同，那么識別為一個事務功能。

       通過基于 BPM 的系統中的數據功能來確定事務功能的 FTR 數量（如 5.1.2中描述的公司差旅的差旅請求），以及 BPMS 可能涉及的數據功能（如 5.1.2 中描述的公司差旅的業務流程）。通過分析基于 BPM 的系統中接收或發送的跨越應用程序邊界的信息來確定事務功能的 DET 數量。



5 示例

      本節通過幾個示例來說明基于 BPM 的系統項目的度量過程。（注：示例中有部分內容與實際計數有差異，此部分翻譯內容僅供參考）

5.1 開發基于 BPM 的商務差旅系統（示例 1）

      以下示例演示了基于 BPM 的系統項目的度量方法的完整應用。

      圖 5 的業務流程模型顯示了員工出差時的業務流程。該員工與一個名為“Corporate Travel”的基于 BPM 的差旅系統進行交互，該系統控制員工的差旅請求（此過程以前是手動執行的）。

      三個不同的用戶與差旅系統交互：員工、一級經理和二級經理。員工和經理是公司內部用戶，員工提出差旅請求，其他人審批該請求。

      旅行社是公司外部的服務提供商，不與差旅系統交互。旅行社為該公司編制預算并預定所需的票券和住宿。

      公司領導要求進行功能點計數，通過該差旅系統的功能規模來確定開發此系統 v1.0 的工作量。

      圖 5 所示活動代表功能需求。

   圖5 BPMN中企業差旅業務流程


表 3 為業務流程活動的簡要描述。

表3 活動描述


5.1.1 確定計數的目的、邊界、范圍和類型

根據上述業務流程和對應描述，可以確定：

5.1.2 識別數據功能

      FP 分析師分析了 Corporate Travel 的邏輯數據模型后，將數據功能“差旅請求”確定為 ILF。此外，還識別了其他數據功能來表示用于差旅系統的 BPMS 數據的邏輯組（4.3 節），具體如下所述。

     流程通過數據功能 User 驗證用戶配置文件是否具有訪問和修改數據的權限。在驗證過程中，流程讀取數據功能 User，其中只顯示與指定用戶（經理或員工）相關的實例。

    數據功能 Business 包含已創建、修改和最終確定的流程實例。該流程在用戶每次與 BPMS 的交互中都使用數據功能 Business。

    每當數據功能 Business 中的實例發生變化時，該流程都會檢查數據功能Business Process，以確定下一個分配的隊列，以及該變化涉及的其他業務規則。該流程在用戶每次與 BPMS 的交互中使用數據功能 Business process。

    總之，F(xiàn)P 分析師在基于 BPM 的企業差旅系統中確定了四個數據功能：（I）差旅請求（II）Business（III）Business Process 和（IV）User。FP 分析師將這些數據功能歸類為 ILF，因為它們是在基于 BPM的企業差旅系統的邊界內維護的。



5.1.3 識別事務功能

    首先，F(xiàn)P 分析師對業務流程活動進行分析、識別和分類事務功能。然后確定并統計每個事務功能的 DET 和 FTR。FP 分析師通過評估圖 5 所示的基于 BPM的企業差旅系統流程和用戶需求，列出了如表 4 所示的事務功能。



表4 事務功能的識別和分類



#1 添加差旅請求

     外部輸入“添加差旅請求”維護數據功能“差旅請求”，并從數據功能“Business”中檢索數據，查詢請求狀態，從“Business Process”中檢索數據以確定如何執行活動。該事務功能有 20 個 DETs7（近似），因此 FP 分析師將其定義為高復雜性（6 個 FP）。

#2 同意差旅請求、拒絕差旅請求、更正差旅請求

    FP 分析師將審批差旅請求拆分為同意差旅請求、拒絕差旅請求和修正差旅請求，因為這些是對用戶有意義的最小活動單元，構成了一個完整的事務。接下來，F(xiàn)P 分析師將三個基本過程相互比較，并確定是否存在差異。

    由于同意差旅請求、拒絕差旅請求和修正差旅請求的功能用戶需求除了狀態更改外，還包括與工作流中不同角色的唯一通信（見圖 5）。因此，由于 DET 和處理邏輯的差異，F(xiàn)P 分析師將每個流程指定為唯一的基本過程。

    若“審批差旅請求”的功能用戶需求僅基于不同操作更新狀態，則基本過程的評估結果也會有所不同。即使功能拆分為了三個基本過程，唯一性測試也會表明其擁有相同的 FTR、DET 和處理邏輯，本質上是用不同的值更新同一 ILF 中的同一字段。

#6 同意差旅

    外部輸入“審批差旅請求”維護數據功能“Business”，存儲審批結果，從“Business Process”中檢索數據以確定如何執行活動，從“差旅請求 ILF”中獲取差旅請求詳細信息，從“user”中確定經理的操作。考慮到該事務功能的 3 個DET（差旅請求代碼、動作和消息），F(xiàn)P 分析師將其復雜度定義為“平均”（4 個FP）。

#11 上級拒絕票價和住宿信息

    FP 分析師先將“一級經理拒絕票價和住宿信息”和“二級經理拒絕票價和住宿信息”設定為兩個基本過程，然后將兩個基本過程相互比較，確定是否存在差異（見圖 5）。盡管功能拆分為兩個基本過程，但唯一性測試表明其擁有相同的FTR、DET 和處理邏輯，本質上是兩個不同的角色在執行相同的功能。

    如果各級經理的功能用戶需求不同，那么對基本過程的評估結果就會不同。對于#12 和#13，F(xiàn)P 分析師將該過程識別為兩個基本過程，因為每級經理都有與工作流中不同角色的唯一通信（見圖 5）。



5.2 識別基于 BPM 系統的事務功能（示例 2）

     以下示例演示了應用該方法來識別基于 BPM 系統的事務功能。

    通常，在業務流程建模語言中，建模人員可以根據生命周期或個人偏好，或多或少地表達一個活動的細節。因此，對于一項活動，F(xiàn)P 分析師可以識別為一個、多個或沒有基本過程（即內部處理、手動步驟）。

    例如，在人力資源（HR）系統中，用戶希望添加一名員工及其家屬8。圖 6和圖 7 分別展示了兩種級別的 BPMN 模型示例。

圖6 低級業務流程建模

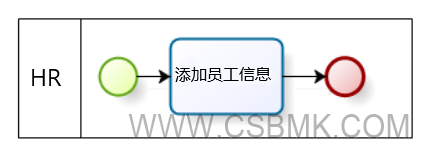

圖7 “事務功能級”業務流程建模


 表5為業務流程事務功能的識別。

表5 各級業務流程事務功能的識別和分類


圖8展示了高級建模的相同活動。

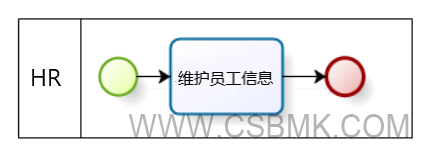

圖8 高級業務流程建模

     FP 分析師確定高級的建模業務流程，并將活動拆分為“事務功能級別”。表6 顯示了在高級建模的業務流程中對活動進行拆分的結果。





表6 各級業務流程事務功能的識別和分類





6 總結和建議

     本文目的是為使用 FPA 方法度量基于 BPMS 的系統提供指導。由于該方法不依賴于所使用的技術或體系結構，因此其在基于 BPMS 的系統和 BPMS 工具的度量使用中是可行的。

    通過從基于 BPMS 的軟件項目中收集的功能規模和歷史數據來看，還可以得出團隊的生產力或開發成本等數據。在計算成本時，應考慮與 BPM 使用相關的各種成本，包括：

    業務流程重新設計成本：該成本涉及以下內容：與流程參與者進行面談；評估現有流程文件，并將收集的流程信息轉化為新的流程設計。

    流程建模成本：該成本受流程復雜度影響。流程規模表示業務流程活動的詳細程度以及建模語言的選擇。

    業務流程管理技術成本：該成本表示購買或維護支持基于 BPM 的軟件開發許可的成本。

    流程實施成本：該成本為實施業務流程的成本。與軟件開發人員和流程工程師的訪談、流程知識、流程復雜度、特定技術、流程管理平臺的技術成熟度、使用流程管理平臺經驗、流程管理系統的可用性和產品文檔質量等因素都會影響該成本。
